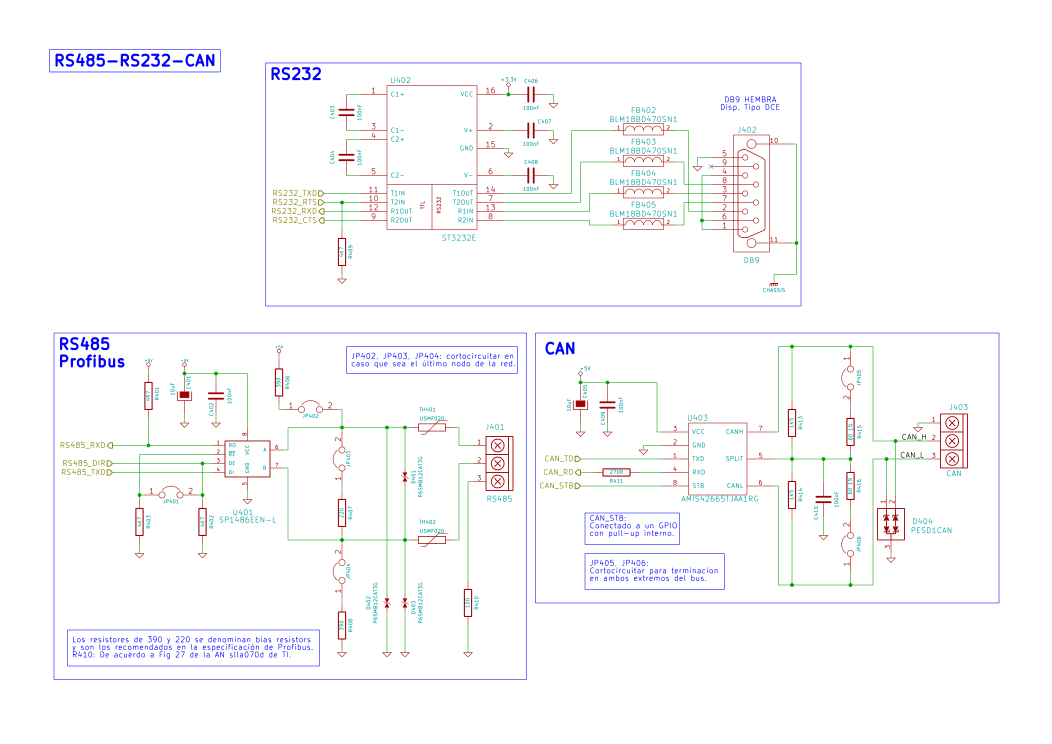

RS232:Dada la enorme difusión que tiene el estándar de comunicaciones conocido como RS-232, éste es ampliamente utilizado hoy día ya sea para dispositivos industriales como de consumo en general. Es por ello que la CIAA lo ha incorporado entre sus alternativas de comunicación, permitiendo con su clásica conexión DB9 comunicarse con una enorme cantidad de dispositivos. El proyecto está basado en el driver ST3232E que cumple con el estándar EIA/TIA-232. Al mismo se le han adicionado ferrite beads para aumentar su inmunidad al ruido de alta frecuencia, y se ha optado por dar soporte para control de flujo por hardware (RTS/CTS).

RS485: Dada la enorme robustez que provee el estándar de comunicaciones conocido como RS-485, es la principal razón por la que es ampliamente utilizado en la industria hoy en día. Es por ello que la CIAA lo ha incorporado entre sus alternativas de comunicación, permitiendo con su bus diferencial alcanzar grandes distancias para comunicar los distintos nodos participantes en una red RS-485. El proyecto está basado en el driver SP1486EEN-L que cumple con el estándar EIA/TIA-485 y también es compatible con los requerimientos de Profibus. Al mismo se le han adicionado protecciones, resistencias de Fail-Safe y resistencia de terminación del bus. Como alternativa se ha dejado la posibilidad de deshabilitar momentáneamente la recepción mientras se está enviando datos al bus, u opcionalmente dejar siempre la recepción habilitada permitiendo escuchar lo que ocurre en el bus, incluso cuando el driver es el que está haciendo uso del mismo, análogamente al método de acceso CSMA/CD.

CAN: Es el principal estándar de comunicación utilizado en la indutria automotriz, por la enorme robustez que ofrece. Sus bondades de latencia conocida, multi-master, detección y señalización de errores, retransmisión automática, compatibilidad asegurada por su estandarización, etc., lo convierten sin dudas en una opción muy atractiva. Es por ello que la CIAA lo ha incorporado entre sus alternativas de comunicación, permitiendo con su bus diferencial comunicar los distintos nodos participantes en una red CAN. El proyecto está basado en el driver AMIS42665TJAA1RG que cumple con el estándar ISO11898, agregando además la característica de V-Split que provee un nivel de tensión conocido para el estado recesivo, ofreciendo también mejoras en lo que a EMC refiere (consultar la Nota de aplicación de NXP, sección 5.1 ). Al mismo se le han adicionado protecciones y resistencias de terminación del bus opcionales.

Transceptor RS232 ST ST3232E

Transceptor RS485 Exar Corporation SP1486EEN-L

Transceptor CAN On Semiconductor AMIS42665TJAA1RG

NXP PESD1CAN

On Semiconductor P6SMB11CAT3G

Murata BLM18BD470SN1D
