CIAA-FSL: Memorias NV

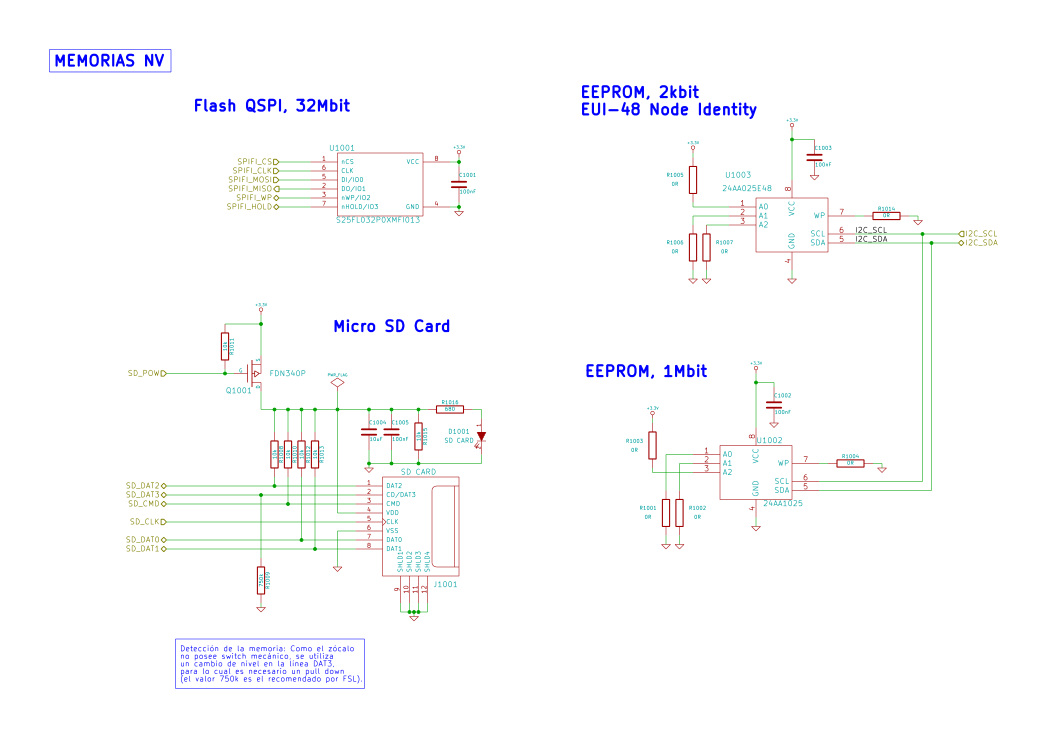

Diagrama Esquemático
Características
- Memorias internas del MK60FX512VLQ15
- Memoria Flash de 512 kB
- Memoria SRAM de 128 kB
- Memoria Flash S25FL032P0XMFI013
- 32-Mbit CMOS 3.0 V Flash Memory
- Quad I/O FAST_READ: 80 MHz clock rate or 40 MB/s effective data rate
- Memorias EEPROM
- EEPROM I2C 1 Mbit, 400 kHz: Microchip Technology 24AA1025-I/SN
- EEPROM I2C 2 kbit, 400 kHz: Microchip Technology 24AA025E48-I/SN
- Zócalo para memoria micro SD: Zócalo Molex 47219-2001
Descripción
La memoria EEPROM de 1 Mbit puede utilizarse para almacenar datos de calibración del usuario o para almacenamiento de propósito general.
La memoria EEPROM de 2 kbit contiene una MAC-Address única de Microchip con el formato EUI-48 (6 bytes) protegida contra escritura. Los bytes restantes pueden ser utilizados para almacenamiento de propósito general.
El MK60FX512VLQ15 incorpora una controladora SD (SDHC - Secure Digital Host Controller) que soporta memorias MMC, SD y SDIO. El modo de conexión seleccionado es el modo SD de 4 pines, lo cual permite una tasa de transferencia de 200 Mbps. Se utilizó un zócalo de Molex de 8 contactos para memorias del tipo micro SD.
Referencias
Datasheets de componentes importantes
