Gabinete
Equipo Técnico a cargo
| Función | Nombre | Organización |
|---|---|---|
| Responsable del diseño | Manuel Saintotte | http://www.grupoalaska.com.ar |
| Colaboración en diseño (versión FreeCAD) | Alamon Diego Fernando | INTI-CMNB |
| Responsable de Primera Impresión 3D | http://adox.com.ar | |
| Responsable de Segunda Impresión 3D | Karen Antorveza | http://trimaker.com/ |
Programa de Necesidades
Requerimientos Formales
- GAB_001: Ventana superior transparente.
- GAB_002: Cavidad lateral para borneras fijas y desmontables.
- GAB_003: Mantener compatibilidad con las dimensiones del gabinete R840T de la empresa Chillemi S.A.
- GAB_004: Morfologías que permitan moldes de inyección simples, sin movimientos.
Fijaciones
- GAB_005: Fijación frontal de la carcaza para facilitar el acceso una vez instalada.
- GAB_006: Fijación de la base a Riel DIN estándar.
- GAB_006: Fijación secundaria de la base por tornillos para los casos especiales.
Management
- Plan de desarrollo del gabinete: Definición de los siguientes ítems:
- Management del desarrollo: Cronograma general, WBS, equipo técnico a cargo, y mecanismos de monitoreo y control.
- Estrategia de desarrollo: Estándares, herramientas y técnicas utilizadas para el diseño e impresión del gabinete.
Diseño
El diseño del gabinete se encuentra accesible en la biblioteca CIAA de grabcad.com, en formato Freecad y Solidworks 2013 editables.
https://grabcad.com/library/gabinete-para-ciaa-1
En la biblioteca se pueden encontrar las versiones anteriores del gabinete.
Version 7.0 en FreeCAD
Esta versión del gabinete se diseñó con el software FreeCAD, un CAD 3D open source.
La versión de FreeCAD que se utilizó es la 0.15 (build 3955).
Se migró la versión 6.0 del gabinete incorporándole algunas mejoras:
- Anclaje para instalar sobre un riel DIN.
- Solapa recortable para uno de los USB (la CIAA-NXP tiene tres USB y la CIAA-FSL tiene dos).
- Espacio para las etiquetas que identificarán la señal de cada borne.
Nota: Originalmente se pensó en diseñar un gabinete compatible con la CIAA-NXP y la CIAA-FSL, pero debido a que quedaron en diferentes posiciones algunos conectores laterales, la versión 7.0 del gabinete sólo puede ser usada en la CIAA-FSL.
Impresión 3D

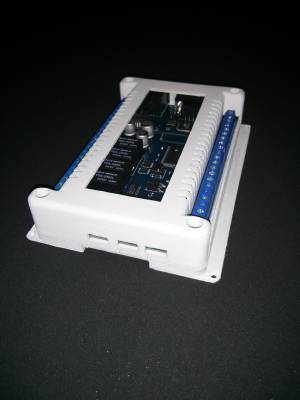

Prototipo V2.0
Prototipo V7.0
El primer prototipo de la versión 7.0 fue impreso en el laboratorio de Procesos Microelectrónicos del INTI-CMNB.
Impresora: uPrint SE
Material: ABS
 |  |  |
Opción comercial
Gabinete de Chillemi Hnos. modelo R840T.
Especificaciones técnicas
- Gabinete plástico en Sistema Riel Din.
- Inyectado en material A.B.S.
- Temperatura máxima: 80°C.
- Dimensiones (mm): 90 x 140 x 60.
Gabinete para la EDU-CIAA-NXP
Agustín Bassi (jagustinbassi_at_gmail_dot_com) diseñó un gabinete para la EDU-CIAA-NXP v1.1. Pueden descargarse los archivos del diseño aquí.
Imágenes del gabinete impreso en 3D:
