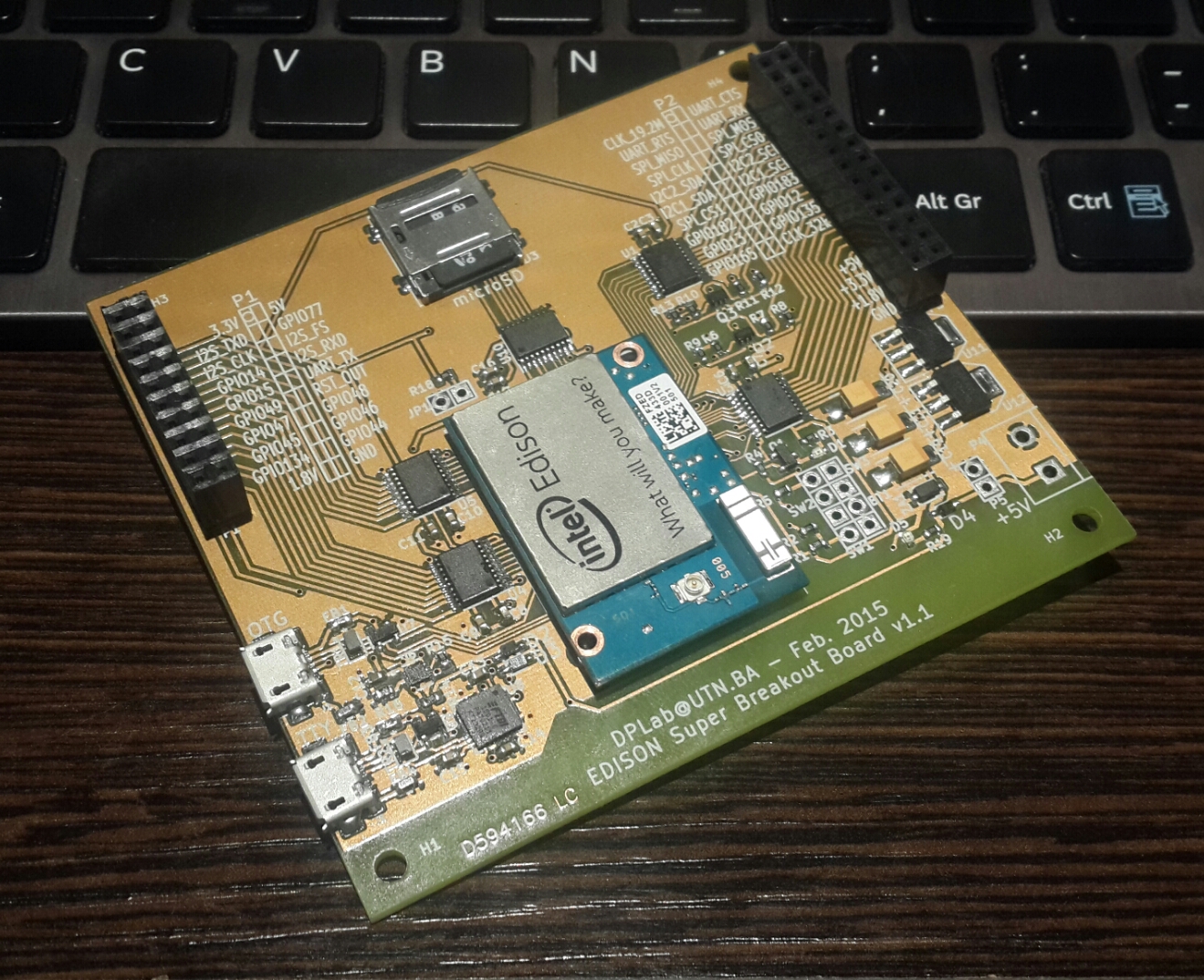

La EDU-CIAA-INTEL es una plataforma de desarrollo de bajo costo basada en el SoM Edison, cuyas características son:

• CPU: Dual-core, dual-threaded Intel® Atom™ CPU at 500 MHz and a 32-bit Intel® Quark™ microcontroller at 100 MHz
• RAM: 1 GB LPDDR3 POP memory (2 channel 32bits @ 800MT/sec)
• NVM: 4 GB eMMC (v4.51 spec)
• Wi-Fi: Broadcom 43340 802.11 a/b/g/n Dual-band (2.4 and 5 GHz) Onboard antenna or external antenna (SKU configurations)
• Bluetooth 4.0
• 1.8V GPIO, SD Card, UART, SPI, I2C, I2S, USB 2.0
• OS: Yocto Poky, Linux kernel 3.10.17

Su diseño puede considerarse una versión simplificada de la CIAA-INTEL, y tiene las siguientes características:

• PCB de doble capa.
• Alimentación +5V CC.
• Conector para microSD.
• Conectores de GPIO con conversores de nivel 1.8 ↔ 3.3V.
• USB On-The-Go.
• USB-Serial para salida de consola (TTY).
• Reguladores de 3.3V y 1.8V.

Podrás acceder a los archivos de diseño del PCB en el Repositorio de Hardware.
