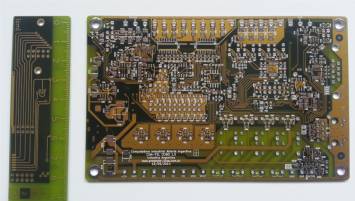

• Hay 20 CIAA-FSL CEIBO v1.0 fabricadas por Ernesto Mayer S.A.
• Hay una CIAA-FSL CEIBO v1.0 fabricada en el laboratorio de prototipado de la UNER.

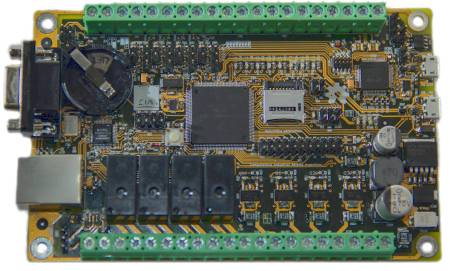

• Hay cinco placas armadas, de las cuales una fue soldada manualmente por el INTI-CMNB y cuatro fueron armadas por Asembli. Todas fueron probadas por el INTI-CMNB y funcionan correctamente (al menos sus interfaces básicas). Fueron distribuidas por Ignacio Zaradnik a distintos desarrolladores.
• Está finalizado el diseño de la versión CEIBO v1.1 con una corrección en las entradas digitales (ver la sección Versiones).
• Actualmente hay un equipo trabajando en el firmware específicamente en los drivers necesarios para esta versión de CIAA.

Luego de las pruebas efectuadas a la versión CEIBO V1.0, se detectó que los pines utilizados para las entradas digitales, eran únicamente para entradas analógicas diferenciales. Por este motivo, se diseñó una nueva versión CEIBO V1.1 con esta corrección. Además, se ajustaron los valores de algunos componentes y se redujo la cantidad de ferrites diferentes. Para consultar las modificaciones realizadas a la versión CEIBO v1.0, acceder al archivo Cambios CEIBO v1.0.

Descargar esquemáticos de la CIAA-FSL CEIBO v1.1
Descargar esquemáticos de la CIAA-FSL CEIBO v1.0

Todos los esquemáticos publicados en las siguientes secciones corresponden a la versión CEIBO v1.1.

En esta sección se describe cada subsistema de la CIAA.

1. CIAA-Freescale: CPU.
2. CIAA-Freescale: Debugger.

1. Memorias internas del K60
   1. Flash 512KB
   2. SRAM 128KB
2. Memoria Flash (32-Mbit).
3. EEPROMs: 1Mbit y 2Kbit
4. Zócalo para SD

Ver página CIAA-Freescale: Memorias.

Tensión de Entrada: 12VCC a 30VCC

Ver página: CIAA-Freescale: Fuente de alimentación.

1. Ethernet. Ver página: CIAA-Freescale: Ethernet.
2. USB On-The-Go. Ver página: CIAA-Freescale: USB-OTG.
3. USB Debug. Ver página: CIAA-Freescale: Debugger.
4. RS232. Ver página: CIAA-Freescale: RS485_RS232_CAN.
5. RS485. Ver página: CIAA-Freescale: RS485_RS232_CAN.
6. CAN. Ver página: CIAA-Freescale: RS485_RS232_CAN.

1. 8 x Entradas digitales. Ver página: CIAA-Freescale: Entradas digitales.
2. 4 x Entradas analógicas. Ver página: CIAA-Freescale: Entradas analógicas.
3. 1 x Salida Analógica. Ver página: CIAA-Freescale: Salida analógica.
4. 4 x Salidas Open-Drain. Ver página: CIAA-Freescale: Salidas digitales.
5. 4 x Salidas a Relé. Ver página: CIAA-Freescale: Salidas digitales.
6. 16 x LV-GPIO. Ver página: CIAA-Freescale: GPIO.
7. 1 x Puerto Auxiliar I²C. Ver página CIAA-Freescale: GPIO.
8. 1 x Uart/SPI Auxiliar. Ver página CIAA-Freescale: GPIO.
9. 4 x Entradas Analógicas Auxiliares. Ver página CIAA-Freescale: GPIO.

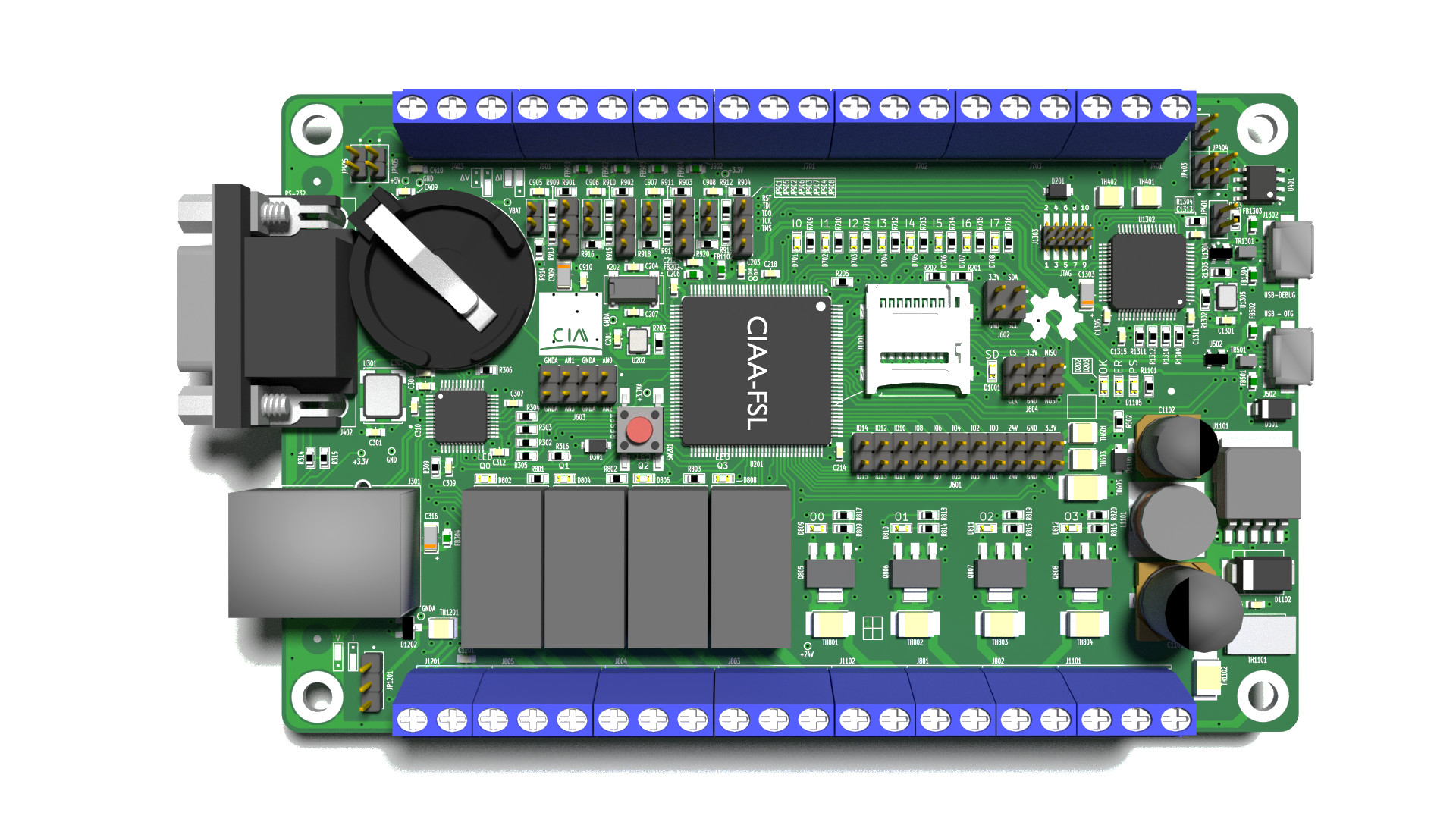

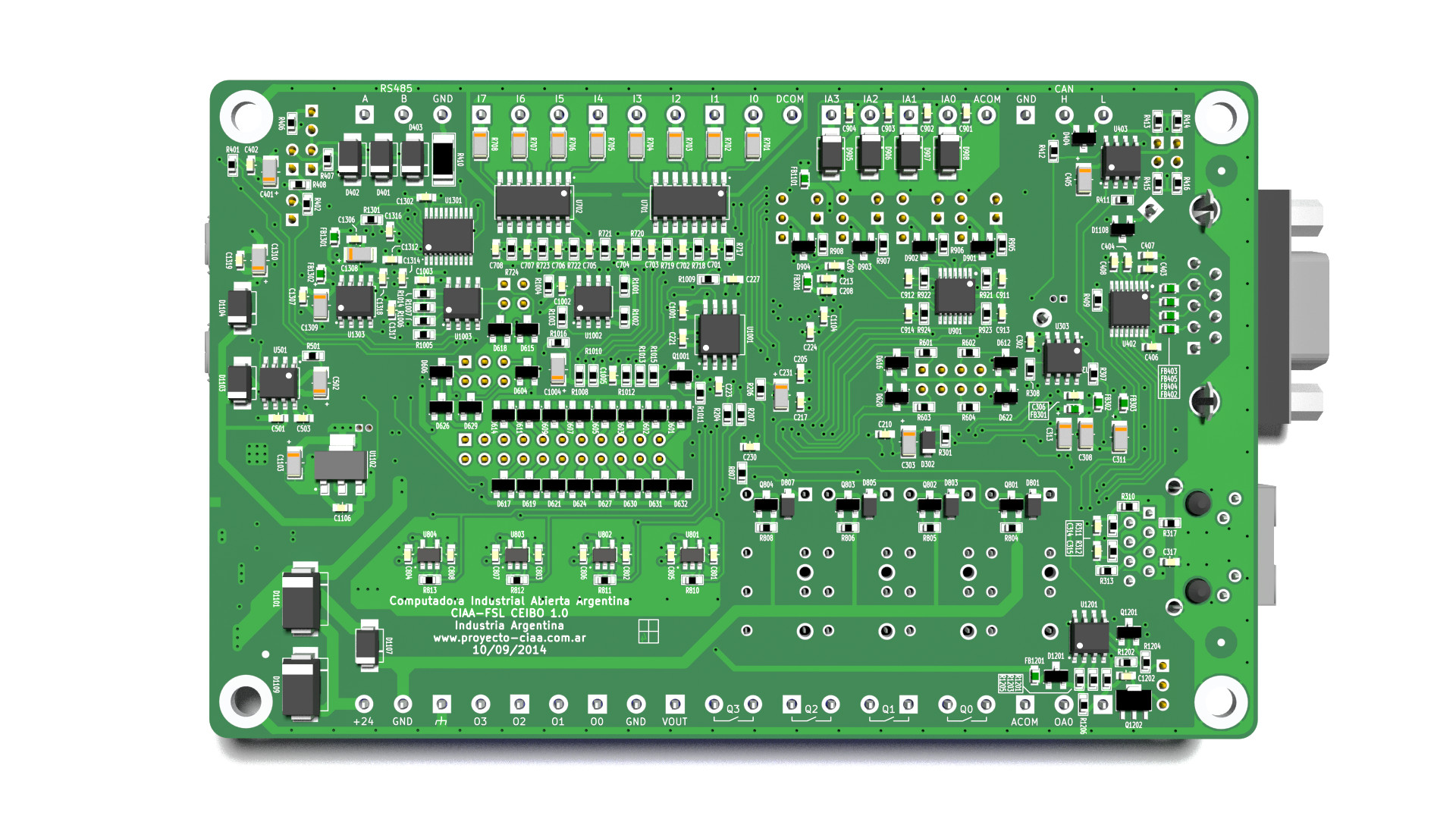

Documentación y material relacionado al PCB de la CIAA-Freescale.
Acceso al repositorio de hardware en GitHub.

Descargar Lista de Materiales de la CIAA-FSL CEIBO v1.1 (Archivo CSV)

Acceso a los archivos Gerber CEIBO V1.1 en GitHub

Consultar la documentación completa en Documentación CIAA-FSL.
