CIAA-FSL: CPU MK60FX512VLQ15

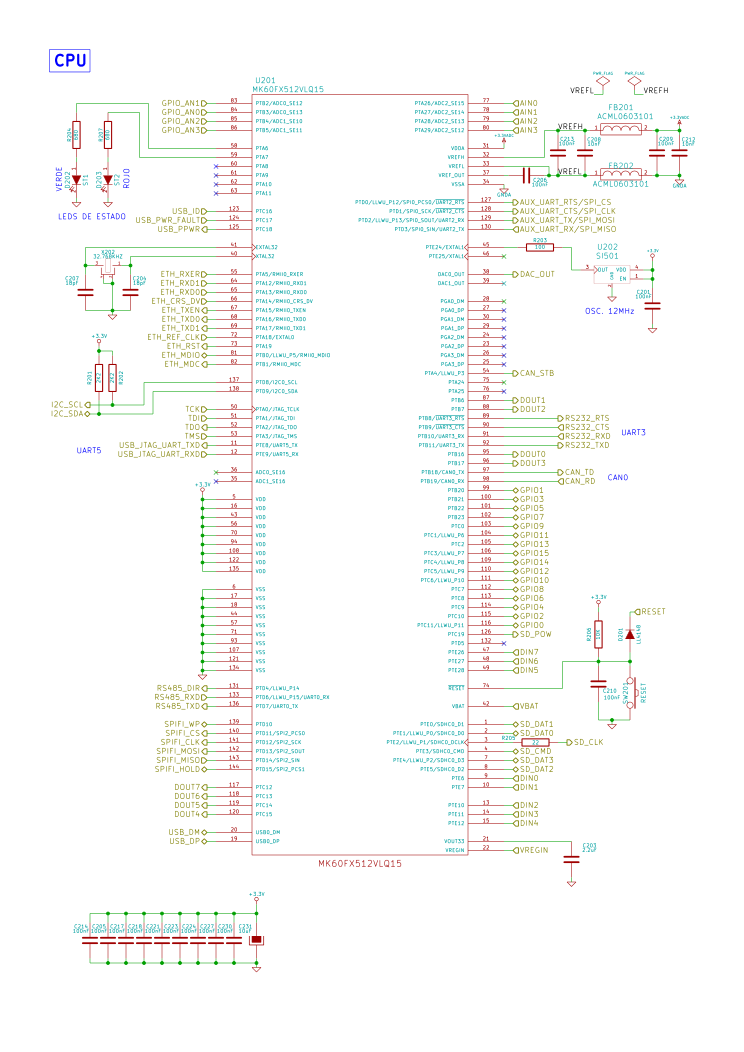

Diagrama Esquemático
Características
-
- ARM Cortex-M4 @ 150 MHz
- 512 kB Flash, 128 kB SRAM
- Encapsulado LQFP144
Descripción
- En esta hoja del esquemático se realizan las conexiones de todas las interfaces de la CPU, los cristales, los leds de estado y el reset.
- Los dos leds de estado son para uso del usuario, uno rojo y otro verde.
- El oscilador de 12 MHz es utilizado por la CPU para generar todos los clocks internos necesarios.
- El cristal 32,768 KHz es utilizado por el RTC de la CPU.
- Para el reset de la CPU se utiliza un switch táctil.
- Consultar las características de cada interfaz de la CPU en las subsiguientes páginas de la documentación.
Referencias
Datasheets de componentes importantes
