CIAA-INTEL
La CIAA-INTEL está siendo desarrollada actualmente por el Laboratorio de Procesamiento Digital (DPLab) de la UTN-FRBA.
Estará basada en el SoM Edison, cuyas características son:
- CPU: Dual-core, dual-threaded Intel® Atom™ CPU at 500 MHz and a 32-bit Intel® Quark™ microcontroller at 100 MHz
- RAM: 1 GB LPDDR3 POP memory (2 channel 32bits @ 800MT/sec)
- NVM: 4 GB eMMC (v4.51 spec)
- Wi-Fi: Broadcom 43340 802.11 a/b/g/n Dual-band (2.4 and 5 GHz) Onboard antenna or external antenna (SKU configurations)
- Bluetooth 4.0
- 1.8V GPIO, SD Card, UART, SPI, I2C, I2S, USB 2.0
- OS: Yocto Poky, Linux kernel 3.10.17

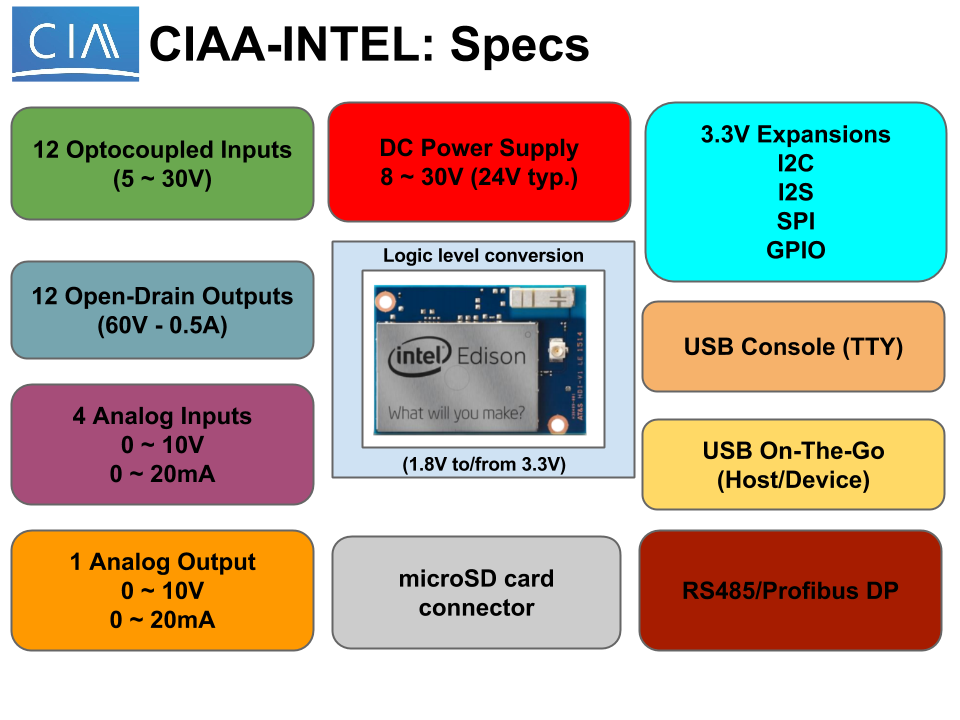

Diagrama en bloques
Características preliminares
- Fuente de alimentación 8-30V (DC)
- 12 entradas optoacopladas 24V
- 12 salidas open-drain 0.5A 60V
- 4 entradas analógicas 0-10V o 0-20mA
- 1 salida analógica 0-10V o 0-20mA
- Socket para memoria microSD
- RS485/Profibus DP
- USB OTG
- Consola TTY a través de USB
- Expansiones de 3.3V: I2C, I2S, SPI, GPIO
Documentos de referencia
Página principal: Intel® Edison: Software & Documentation
Diseño
Podés descargar una versión preliminar del esquemático aquí.
¿Querés participar del desarrollo? Escribinos a dplab-info@electron.frba.utn.edu.ar.
