Se conecta la CIAA en un tablero eléctrico alimentándola con una fuente switching de 24Vdc 35W y se conectan diferentes cargas en las salidas de la placa.

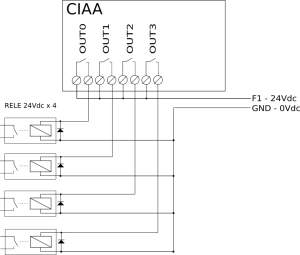

Se procedió a conectar 4 relés de 24Vdc 200mW con diodo de protección incorporado en las cuatro salidas a relé de la CIAA. El ensayo consistió en activar y desactivar cada relé con períodos diferentes (800ms, 900ms, 1000ms y 1100ms respectivamente) mientras se verifica el correcto funcionamiento de una conexión TCP al puerto 7 (echo). Para determinar que el ensayo fue satisfactorio, se corrió durante 8 horas verificando el correcto funcionamiento. A continuación se puede ver el esquema de conexión del ensayo:

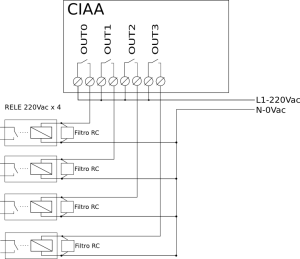

Se procedió a conectar 4 relés de 220Vac 900mW con filtro RC en las cuatro salidas a relé de la CIAA. El ensayo consistió en activar y desactivar cada relé con períodos diferentes (800ms, 900ms, 1000ms y 1100ms respectivamente) mientras se verifica el correcto funcionamiento de una conexión TCP al puerto 7 (echo). Para determinar que el ensayo fue satisfactorio, se corrió durante 8 horas verificando el correcto funcionamiento. El filtro RC está construido con un capacitor poliéster de 1uF 400V en serie con una resistencia de carbón de 47 ohm 2W. A continuación se puede ver el esquema de conexión del ensayo: Importante: Este es un ensayo de stress. Por cuestiones de seguridad no se deben conectar cargas cuya alimentación supere los 24V en esta versión de hardware.
