Primeros pasos con el Hardware de la CIAA

Conectando una CIAA-NXP y EDU-CIAA-NXP por primera vez

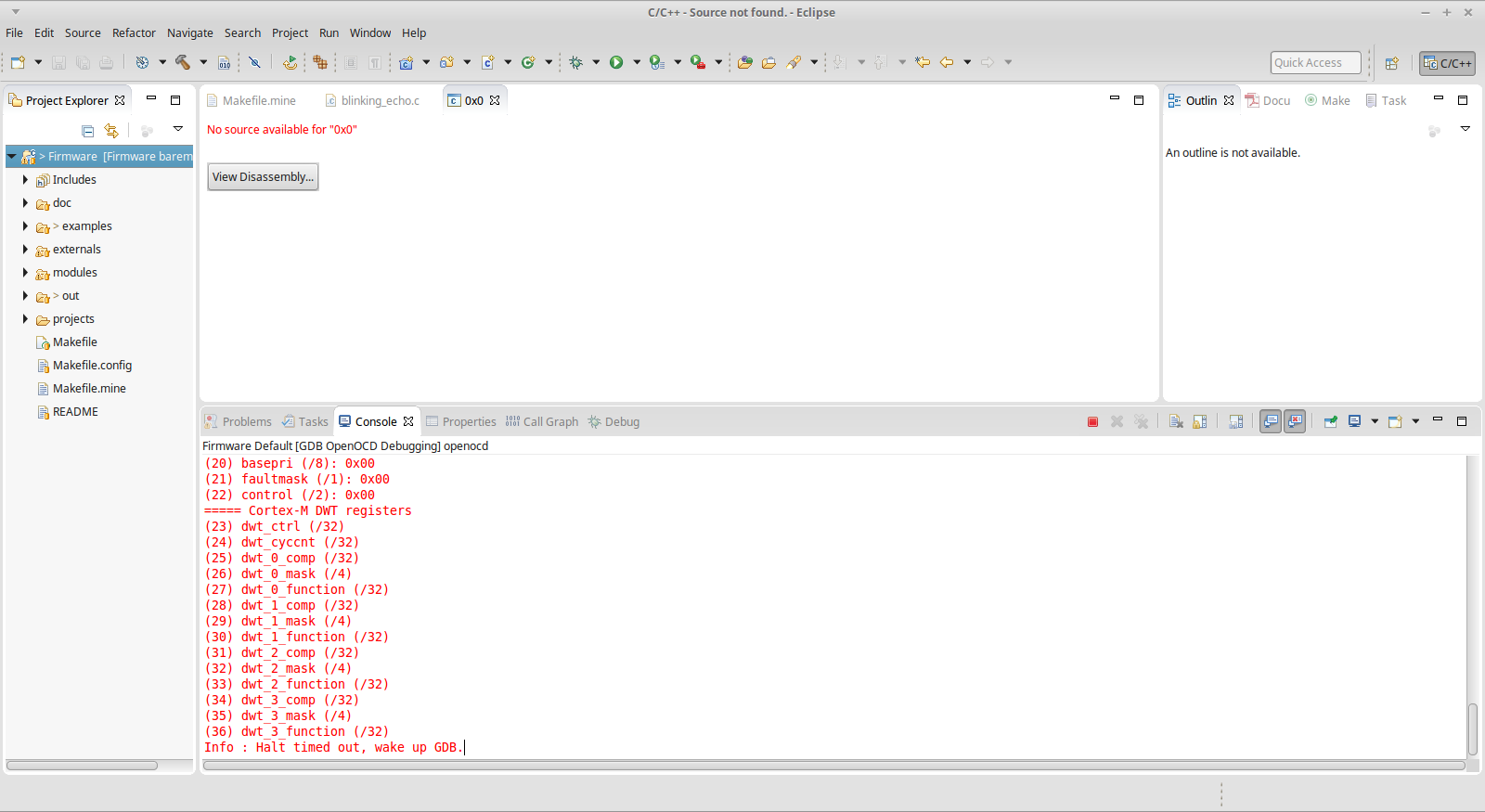

Recomendamos realizar una primer prueba de hardware conectando tu CIAA a la PC usando la interfaz de Debug (J3 en la EDU-CIAA-NXP, J7 en la CIAA-NXP). Probablemente tu CIAA-NXP no tenga un programa pre-grabado, por lo tanto la memoria del microcontrolador estará totalmente borrada. Por eso la primer sesión de Debugging que realices puede fallar. Si estás usando el CIAA-IDE, verás algo como esto: Estamos buscando el origen de esta falla, pero por ahora el workaround es simple:

Cancelá la sesión de debug cliqueando el botón Stop (Terminate).
Desenchufá el cable USB de manera que la CIAA se apague.
Enchufá nuevamente el cable. Deberías ver que la CIAA se programó. Por ejemplo, si estabas intentando bajar el ejemplo 'blinking', ahora alguno de los LEDs de la CIAA debería destellar.

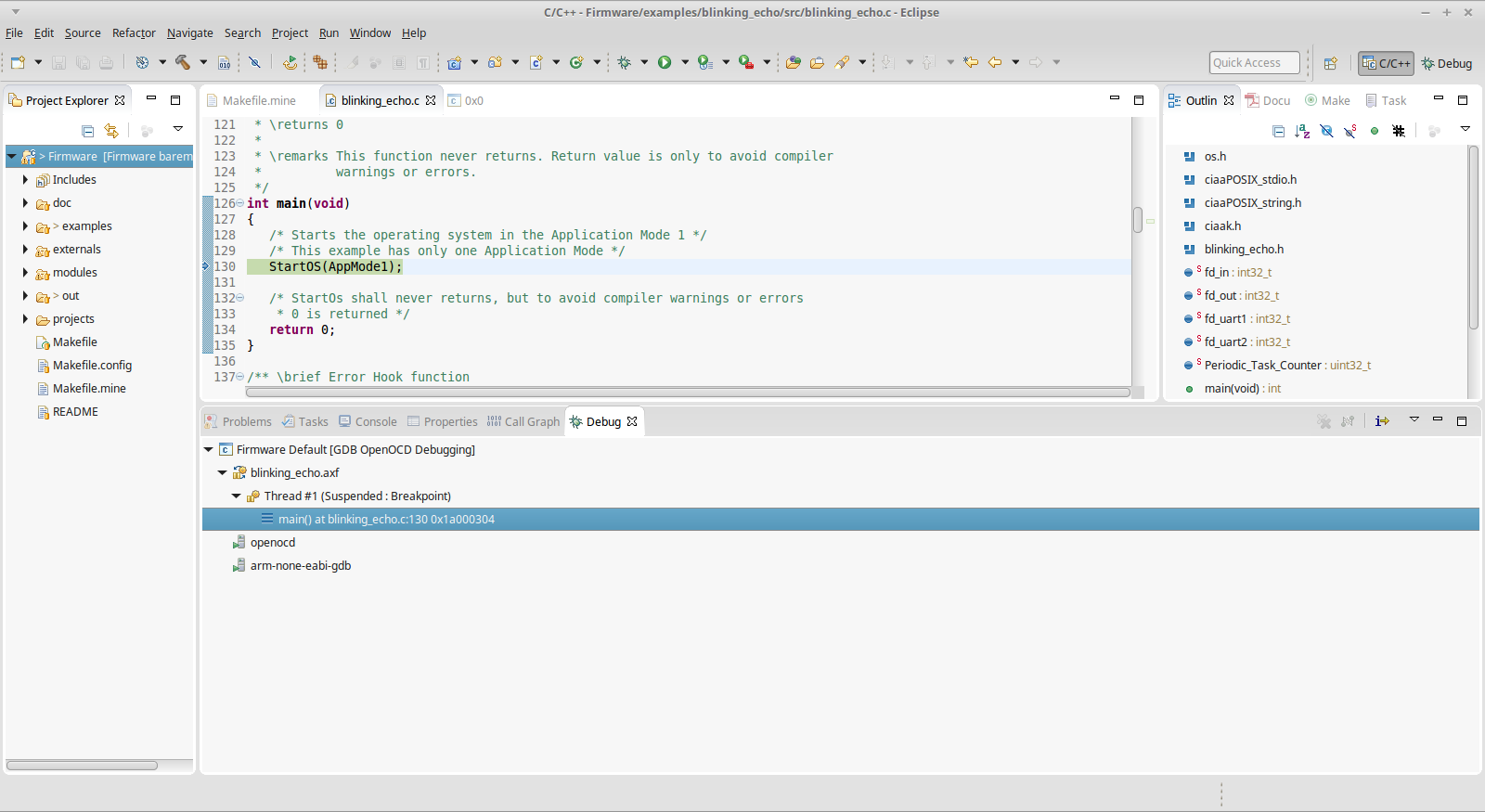

Comenzá nuevamente la sesión de debug, que esta vez debería funcionar correctamente. Verás algo como esto:

Otra solución posible sin usar el CIAA-IDE, es la siguiente (si usás Windows, recordá usar la consola de Cygwin):

Abrir una consola, navegar hasta la carpeta donde está el repositorio de Firmware y ejecutar el comando make openocd (ATENCION: este paso está descontinuado. En versiones más recientes del firmware, sólo hay que hacer el paso siguiente que ya incluye el openocd).
Abrir otra consola, navegar hasta la carpeta donde está el repositorio de Firmware y ejecutar el comando make download (puede que sea necesario compilar antes el firmware para obtener el ejecutable .axf).

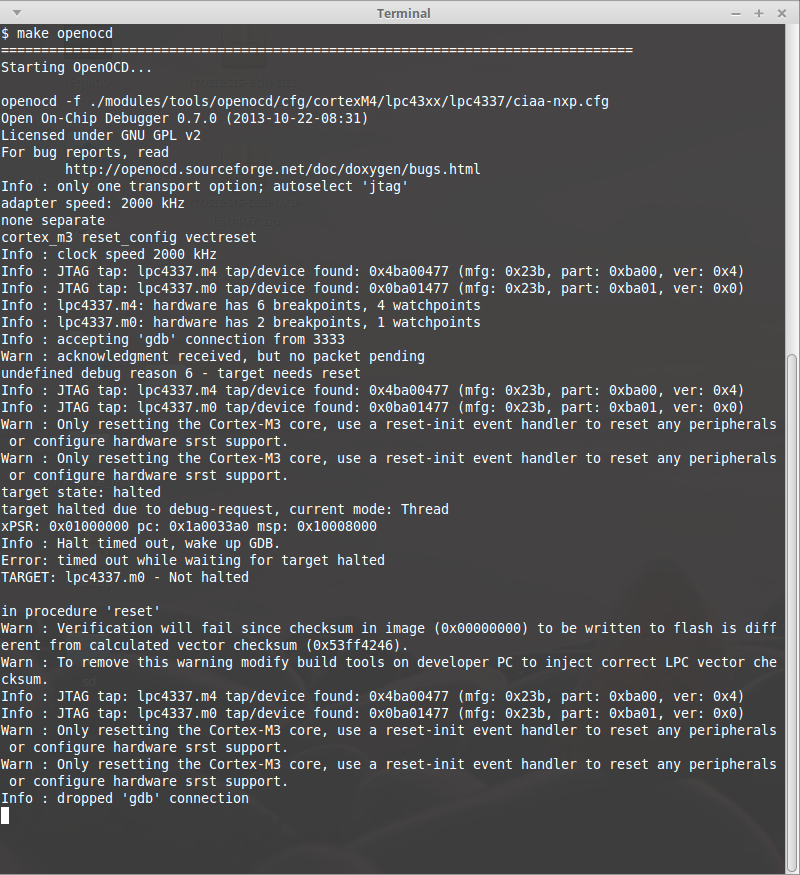

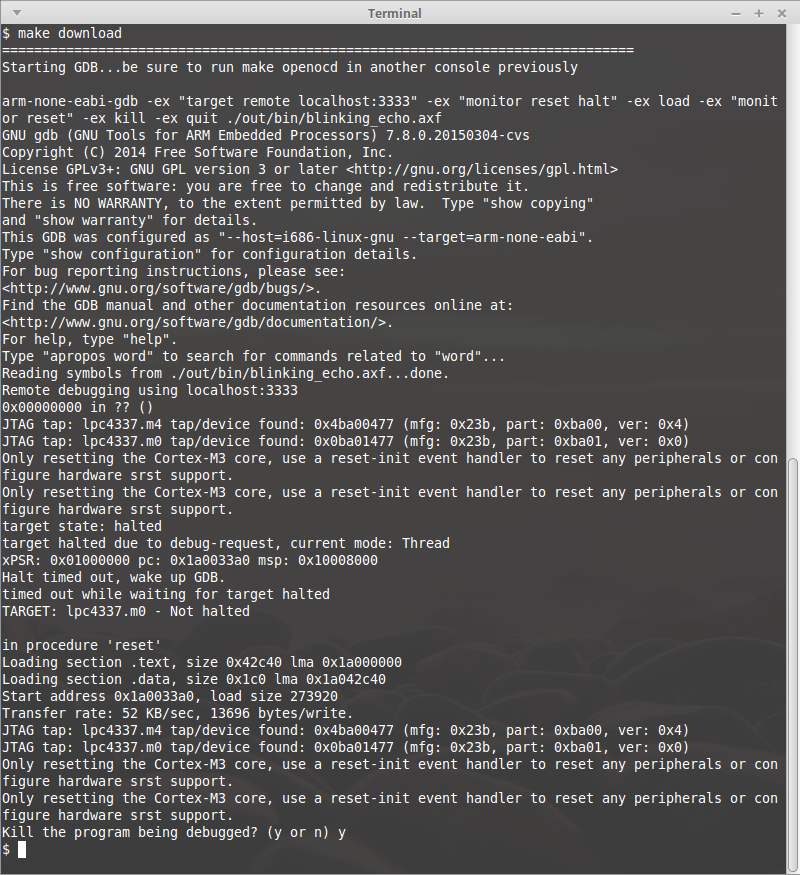

Luego verás mensajes similares a los siguientes en ambas consolas:

Desenchufá la CIAA y volvé a enchufarla. Luego deberías poder iniciar la sesión de debug sin problemas.

Conectando una CIAA-FSL y EDU-CIAA-FSL por primera vez

En el caso de la CIAA-FSL detectamos que algunas versiones de OpenOCD pueden tener archivos de inicialización del microcontrolador en directorios equivocados. En la consola aparece un error como éste: Runtime Error: embedded:startup.tcl:47: Can't find target/k60.cfg
Para solucionarlo, hacen falta que los siguientes archivos estén dentro de la carpeta target que se encuentra en la misma ruta del ejecutable:

k60.cfg
swj-dp.tcl

En algunas instalaciones de OpenOCD 0.8.0, dichos archivos vinieron dentro de la carpeta openocd-0.8.0/tcl/target.
